 RT310RF : Instalarea Receptorului RXRT510  (1.3.1) .


Notă :  Acest accesoriu trebuie instalat de o persoană competentă, iar instalarea trebuie să respecte orientările prevăzute în Regulamentele de Instalații Electrice IEE în vigoare și Regulamentele de Construcție actuale. Neconformarea cu cerințele acestor publicații ar putea duce la urmări penale.





Procedura de Instalare :


Desfaceți placa din spate a receptorului RXRT510 pentru a realiza conexiunile electrice pentru a efectua conexiunile electrice.

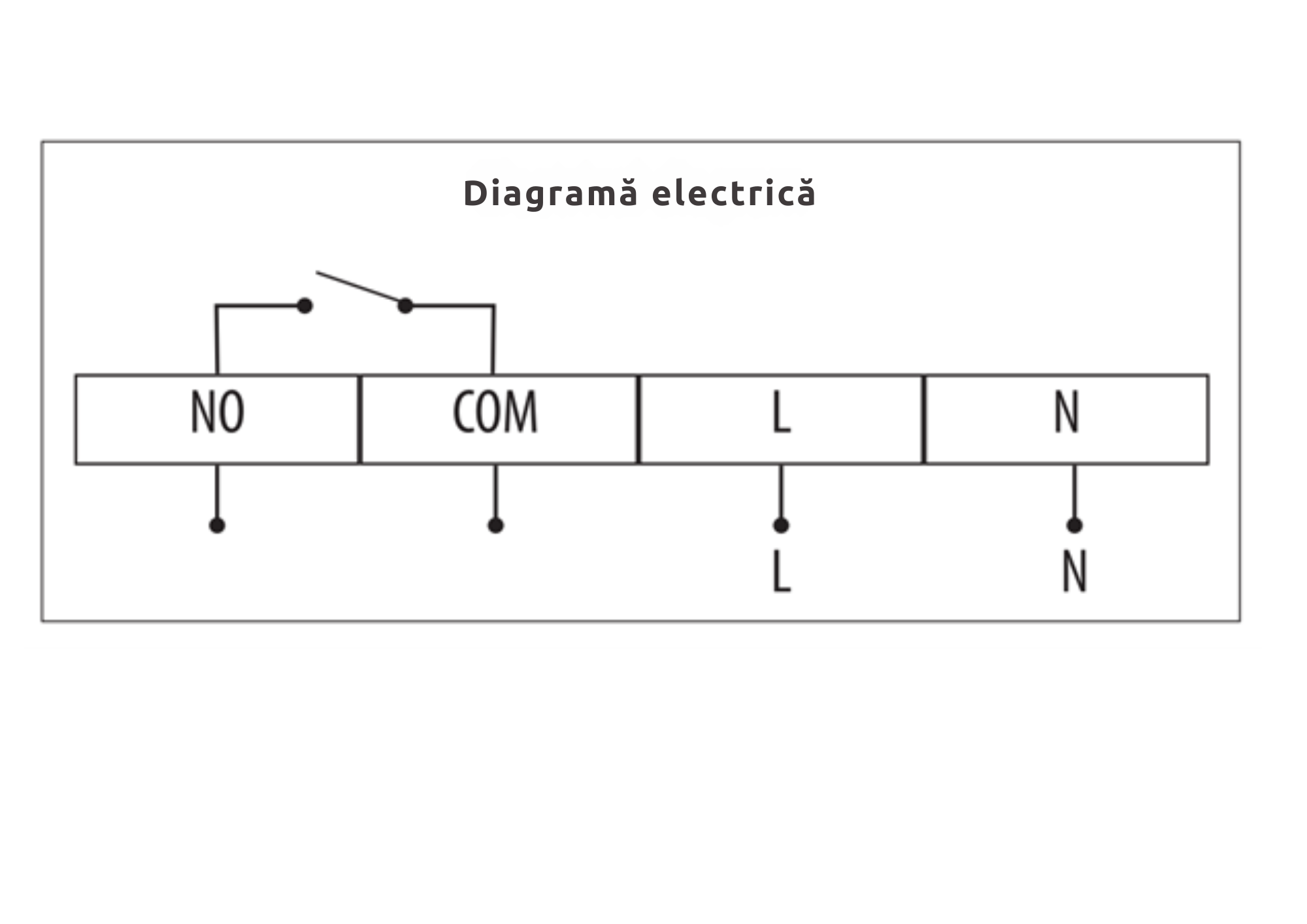

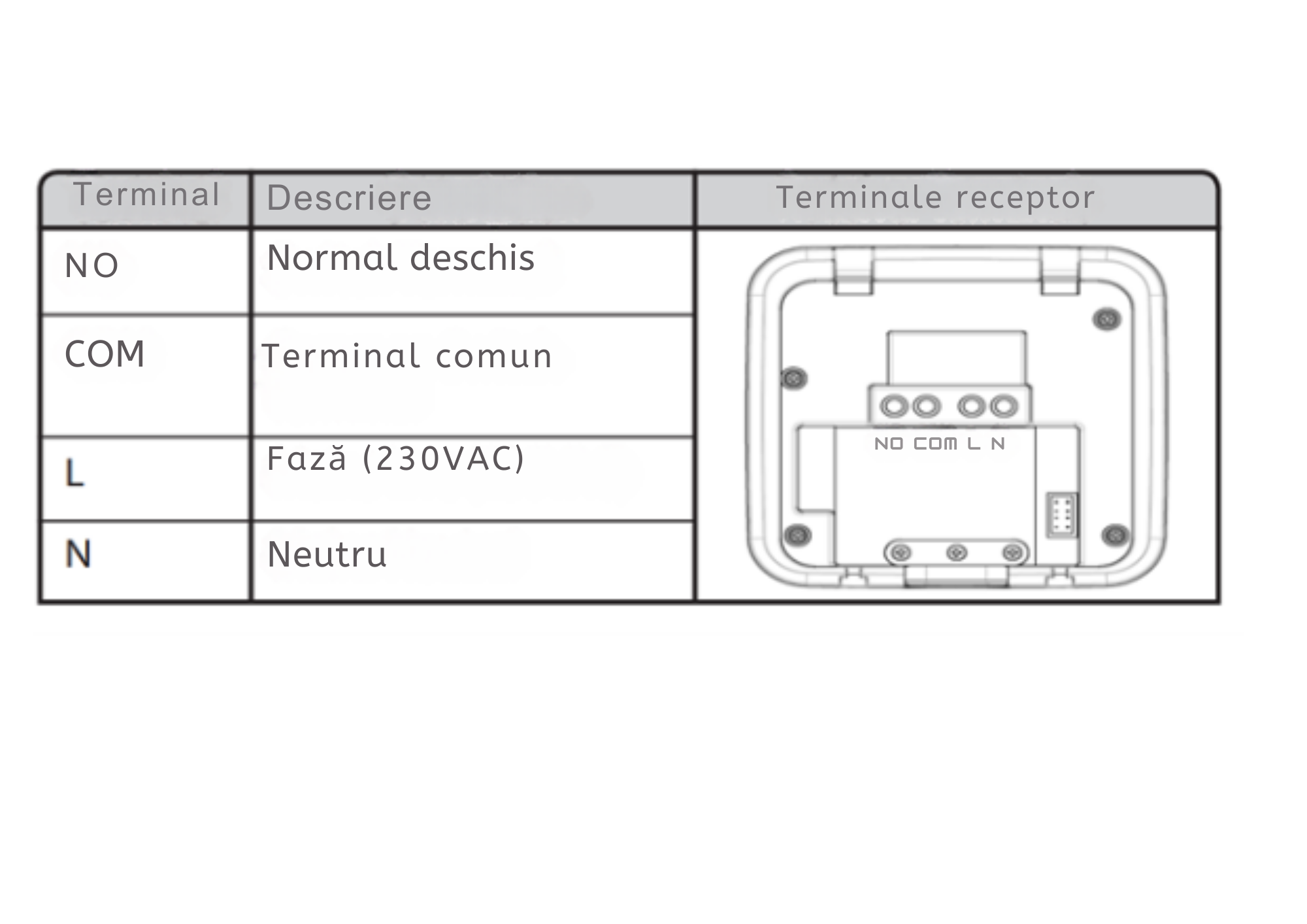

Diagrama de Conexiuni :
















Montarea pe Perete :



  1. Fixați placa detasabilă pe perete folosind accesoriile furnizate.




  1. Agățați partea de sus a receptorului pe clemele de pe placa din spate, aliniați carcasa frontală cu șuruburile de dedesubt.



  1. Apăsați ușor pe carcasa frontală și strângeți ușor șuruburile de dedesubt.
