SQ610 Manual

SQ610 Manual


Introducere

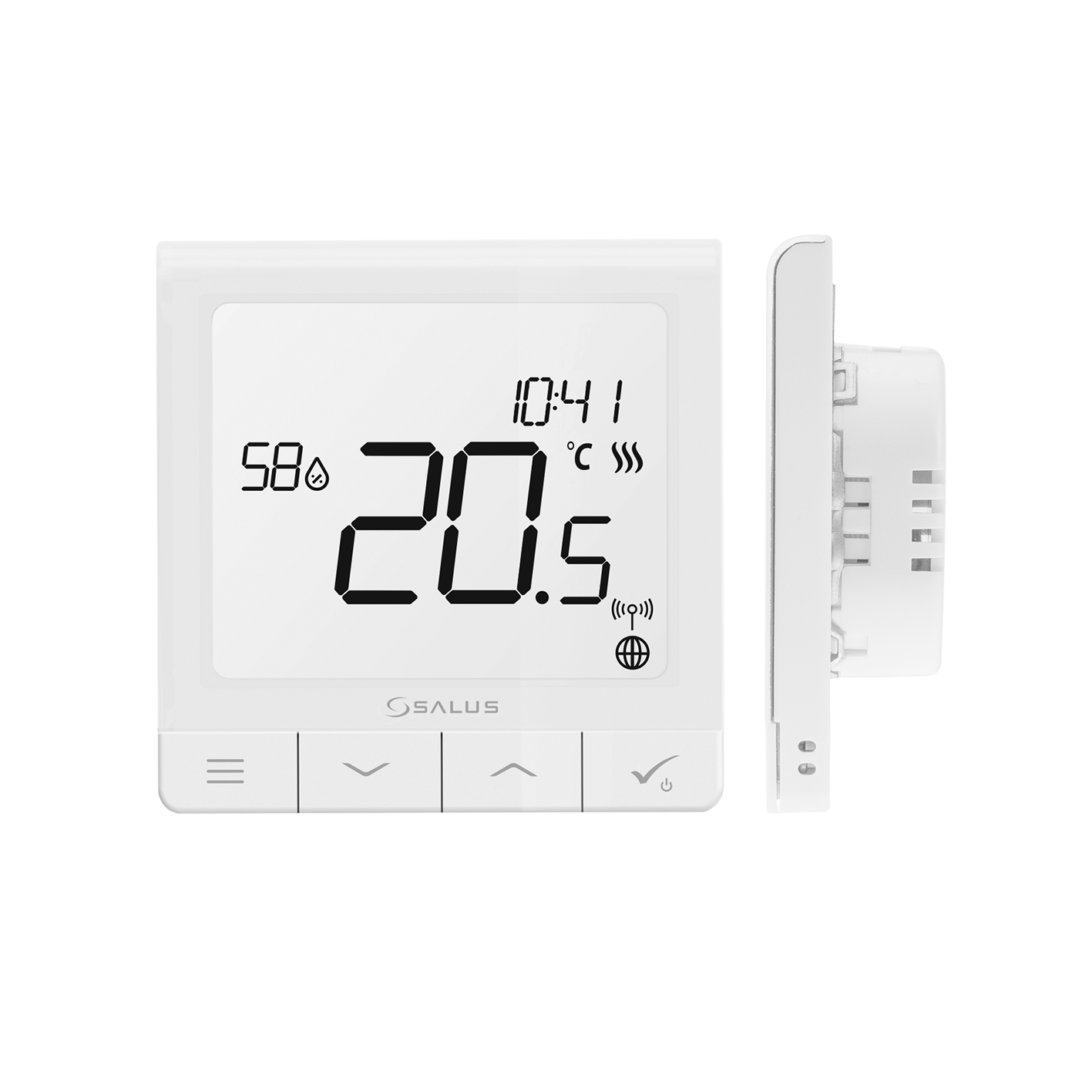

Quantum SQ610 este un termostat cu radio frecvență (ZigBee) care face parte din seria Salus iT600 Smart Home, alături de centrul de comandă KL08RF, capetele termostatice TRV10RFM si receptorul RX10RF. Pentru a putea controla SQ610 prin intermediul internetului via aplicația mobilă SALUS Smart Home (ONLINE), este necesară instalarea lui împreună cu gateway-ul UGE600 (vândut separat). Din punctul de vedere al aplicației mobile, este posibil să asociați SQ610 cu alte elemente ale sistemului, cum ar fi: priza inteligentă SPE600, releul inteligent SR600 sau senzorul de ușă/fereastră OS600/SW600.

SQ610 poate fi folosit local fără internet (OFFLINE) prin intermediul coordonatorului de sistem CO10RF (vândut separat). A se folosi în conformitate cu reglementările europene și naționale. Pentru uz în spații închise. Mențineți produsul perfect uscat. Acest produs necesită a fi instalat de către o persoană competentă în concordanță cu reglementările naționale și europene. Opriți alimentarea principală cu 230V AC înainte de instalare. Conformitatea produsului Informații de siguranță Atenție: Acest produs este în conformitate cu următoarele directive europene: 2014/30 EU, 2014/35 EU, 2014/53 EU și 2011/54 EU. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de internet: www.saluslegal.com

Conținut pachet:
1) Termostat Quantum SQ610
2) Șuruburi de fixare
3) Manual de instrucțiuni


Înainde de a începe:

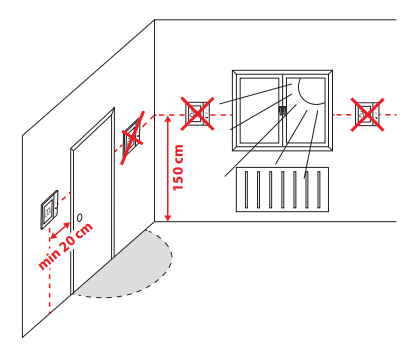

Selectarea locației corecte a termostatulu

Instalare: pentru montarea termostatului puteți folosi accesoriile incluse (șuruburile de fixare). Înlăturați partea frontală și fixați carcasa în perete, după care remontați partea frontală.
Notă: Poziția ideală de amplasare a termostatului este de aprox. 1.5m de la nivelul solului în locuri ferite de alte surse de încălzire/răcire. Termostatul NU trebuie sa fie expus direct razelor de soare sau condițiilor extreme așa cum a fost exemplificat mai sus.

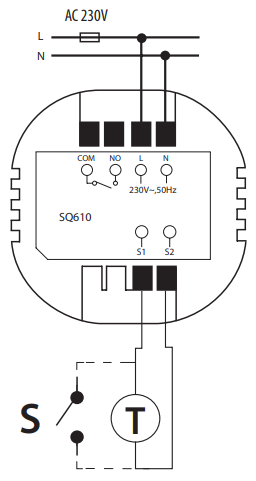

Diagramă electrică


Simboluri:
S - contact liber de potențial
T - senzor de temperatură
L,N - alimentare 230V AC
COM,NO - ieșiri libere de potențial
Terminale S1,S2:
- senzor de pardoseală/aer
- contact extern liber de potențial pentru conexiunea unui comutator tip ON/OFF sau senzor de prezență (cartelă Hotel)

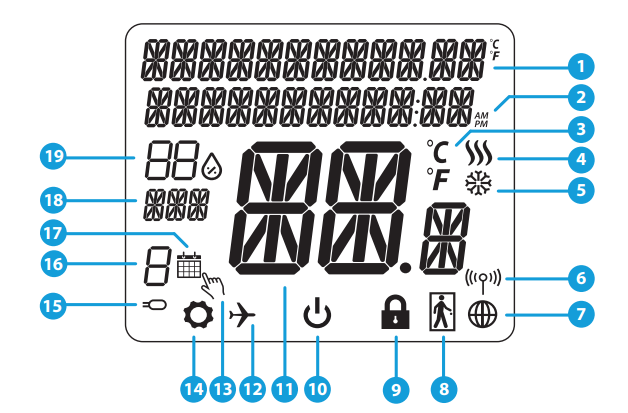

Pictograme LCD


1.Meniu/Descrierea setărilor + Ceas
2. AM/PM
3. Unitate de măsură a temperaturii
4. Indicator încălzire (pictograma este animată cândexistă cerere de căldură)
5. Indicator răcire (pictograma este animată cândexistă cerere de răcire)
6. Indicator conexiune RF
7. Indicator conexiune internet
8. Senzor de prezență (cartelă hotel)
9. Indicator taste blocate
10. Pictogramă mod Standby
11. Temperatura curentă / Temperatura setată
12. Mod vacanță
13. Mod modificare temporară
14. Pictogramă Setări
15. Indicator senzor extern/pardoseală
16. Program activ curent
17. Pictogramă mod Program
18. Indicator Zi/Setare
19. Umiditatea curentă

Funcțiile butoanelor:
Buton                              Funcție
                   1) Buton meniu/revenire
 2) În ecranul principal: Țineți apăsat 3 sec pentru a modifica modul de operare             (Program/Manual/Modificare temporară).
  3) În meniul de setări: Țineți apăsat 3 sec pentru a ieșii fără a salva
                    4) În meniul de asociere (în modul „Tip sistem„): Țineți apăsat 3 sec pentru a vedea alte opțiuni de asociere.


   Buton descrescător (modificarea valorii sau parcurgerea meniului)


   Buton crescător (modificarea valorii sau parcurgerea meniului)

             1) Buton OK/Bifă (confirmarea valorii/ următorul meniu/ salvarea setării).
             2) În ecranul principal: Țineți apăsat 3 sec pentru a activa modul Standby
             3) În ecranul de setări: Țineți apăsat 3 sec pentru a revenii la ecranul principal și                                    salva toate modificările.



      În ecranul principal - țineți apăsat aceste butoane împreună 3 secunde pentru a                       bloca/debloca tastele termostatului.


COMPATIBILITATEA CU ALTE DISPOZITIVE SALUS
SQ610 poate funcționa atât in modul ONLINE cât și în module OFFLINE. * Pentru început, trebuie sa decideți modul de funcționare a termostatului.
ONLINE


Gateway-ul UGE600 este conectat la internet Puteți configura și folosi toate dispozitivele dumneavoastră folosind aplicația SALUS Smart Home



Descărcați aplicația SALUS Smart Home pe telefonul dumneavoastră iOS sau Android pentru a acces de la distanță la echipamentele SALUS.


Dispozitive compatibile:
SR600 -
Releu inteligent

SPE600 Priză inteligentă

OFFLINE
Gateway-ul UGE600 nu este conectat la internet
Puteți să folosiți dispozitivele local, fără aplicația Smart Home. Gateway-ul funcționează în acest mod ca un coordonator de sistem ZigBee CO10RF.
Coordonator CO10RF - puteți folosi CO10RF pentru instala dispozitivele dumneavoastră


Dispozitive compatibile:

KL08RF - Centru de comandă 8 zone, încălzire prin pardoseală
TRV - cap termostatic pentru radiator cu comunicare wireless.
RX10RF -  receptor de sistem

Notă:
* Termostatul Quantum SQ610 poate funcționa fără coordonator (ONLINE/OFFLINE) ca un dispozitiv independent, cu ajutorul releului incorporat.

Secvență prima pornire
Notă:Pentru o instalare mai ușoară, vă rugăm să adăugați înainte celelalte dispozitive din sistem, cum ar fi: centrul de comandă KL08RF , capetele termostatice TRV etc.
1. Inainte de pornire, trebuie să-l conectați la sursa de alimentare 230V după care...
2. ecranul va afișa toate pictogramele...
4. termostatul va afișa  versiunea de soft.
5. Acum selectați limba folosind butonul  ” sau „ ” Confirmați folosind butonul .

DA - Mod ONLINE/OFFLINE
Puteți configura termostatul împreună cu UGE600 sau CO10RF.
NU - Independent
Termostatul este independent de sistem. Poate controla pompe, cazane etc. În acest fel puteți conecta termostatul cum doriți, în funcție de sistemul avut, fără o conexiune la rețea. Ulterior se poate adăuga la sistemul Smart Home.
