CONȚINUT, COMPATIBILITATE ȘI INFORMAȚII DE SIGURANȚĂ

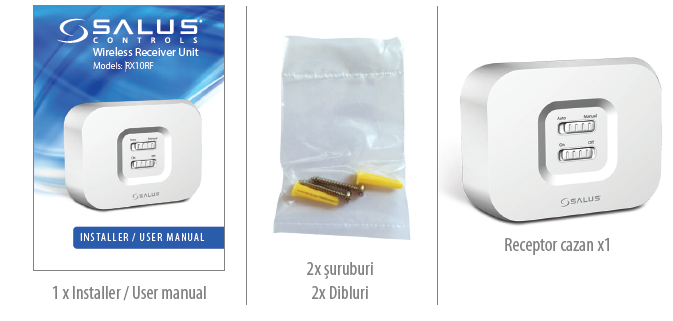

in cutie veti gasi receptorul, 2 suruburi si 2 dibluri, manual de instalare sub forma de Ghid Rapid


Introducere
Vă mulțumim că ați ales să achiziționați receptorul SALUS RX10RF.Acest produs a fost proiectat pentru a putea funcționa cu produsele din gama iT600, conectate prin rețeaua Zigbee.
RX10RF poate fi configurat ca și comutator de la distanță a cazanului sau ca și canal de control, un actuator termic sau supapă zonă. Cele două configurații de mai sus pot fi utilizate împreună în acest sistem.
Compatibilitatea produsului
Acest produs îndeplinește următoarele directive: Directiva compatibilităţii electromagnetice EMC2004/108/EC

Avertisment
Acest accesoriu se va instala de către o persoană competentă, iar instalarea va respecta recomandările furnizate în ediţiile curente ale BS7671 (normele IEE pentru cablaje) şi în partea‘P’ a normelor pentru construcţii. Nerespectarea cerinţelor din aceste publicaţii poate duce la acuzaţii penale.

Surse de pericol
RX10RF trebuie deconectat din priză înainte de a-i îndepărta carcasa.
În caz de urgență
Deconectați de la priză termostatul sau întreg sistemul.

AvertismentDeconectați întotdeauna sursa AC înainte de a deschide sau îndepărta ansamblul de peperete sau cutia încastrată.

PREZENTARE GENERALĂ

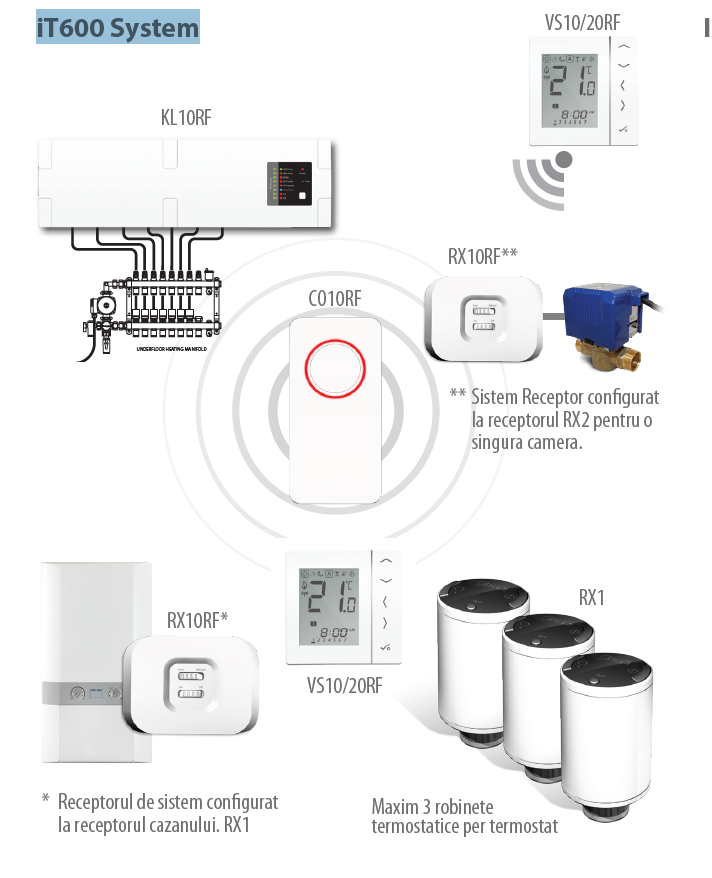

Sistem iT600




Interfață

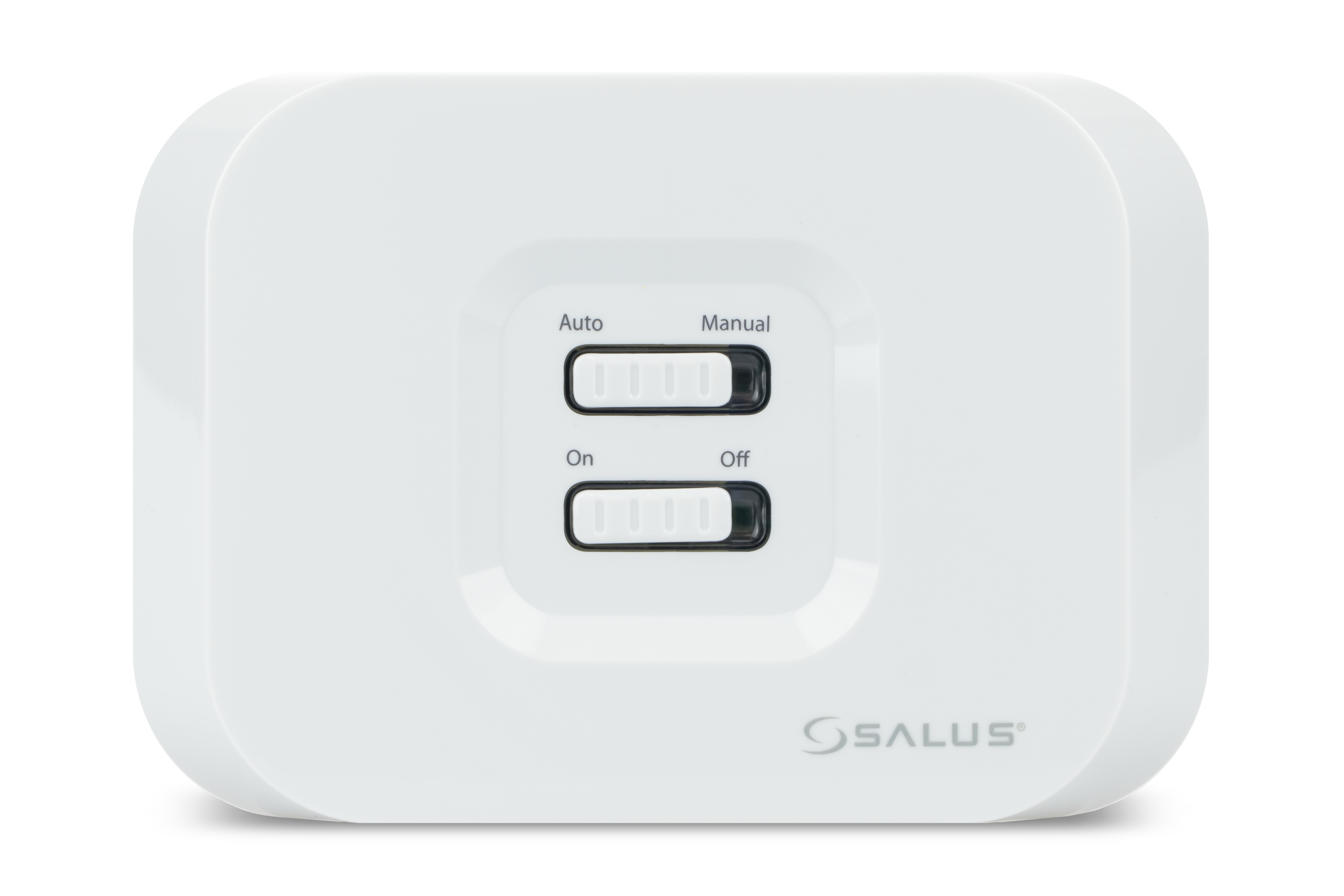

1. AUTO-Receptorul sistemului de ieșire  se va comuta On/Off, în funcție de comanda primită de la transmițătorul IT600.Butonul de glisare de jos este inactiv.

2.  LED-ul ROȘU în modul AUTO înseamnă că nu exista output de la receptor (nu au fost prelucrate date).

3.    LED-urile ROȘU și VERDE doar în modul AUTO arată că există output de la receptor (datele se prelucrează). Device-ul la care receptorul este conectat, va fi comutat pe poziția ON.

4.   MANUAL- output-ul receptorului este controlat de către butonul glisant de jos, care e fie permanent ON respectiv OFF.Starea LED-ului în modul MANUAL este la fel ca cea din AUTO.

PREZENTARE
Conexiunea electrică

Bornă de ieșireFuncție
COMContact comun (intrare fără voltaj)
NOContact cu deschidere normală(ieșire fără voltaj)

Pământar
LRețea de intrare-Activă
NRețea de ieșire- Neutră


Receptorul RX10RF trebuie montat într-un loc adecvat atât pentru conectarea la rețea cât și pentru conecatrea cablurilor, permițând o bună recepție a semnalului RF.Receptorul are nevoie de o tensiune de 230 V ca să opereze și trebuie fuzionat corespunzător(aprox. 16A).
Receptorul trebuie montat într-un loc ferit de contactul cu apa, umezeala sau condens.Există câteva conexiuni electrice necesare pentru RX10RF, și aceste conexiuni trebuie să se facă la blocul de borne în interiorul receptorului. Nu este necesară conexiunea la pământ pentru funcționarea corectă și în siguranță a RX10RF, însă este prevăzut cu un terminal de staționare în cazul în care există un cablu ce trebuie conectat la pământ.

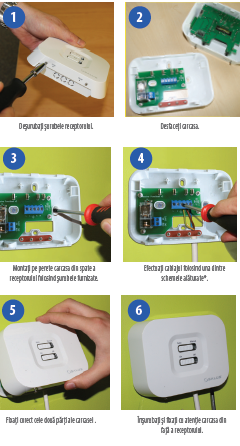

1. Deșurubați șurubele receptorului
2. Desfaceți carcasa.
3. Montați pe perete carcasa din spate a receptorului folosind șurubele furnizate.

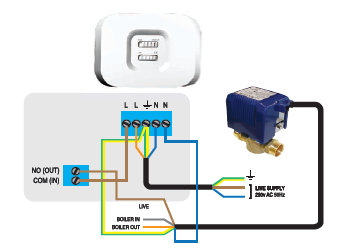

4. Efectuați cablajul folosind una dintre schemele alăturate*.
5. Fixați corect cele două părți ale carcasei
6. Înșurubați și fixați cu atenție carcasa din față a receptorului.



SCHEME

* Configurat  ca RX1


* Configurat ca RX2


Buton Resetare
Dacă din anumite motive, receptorul sistemului se oprește, apăsați reset și verificați sistemul de operare.


Înlocuirea receptorului sistemului
Dacă din diferite motive, receptorul trebuie înlocuit/îndepărtat, apăsați ”ștergere” din meniul rețelei.


1.
Pornirea. Asigurați-vă ca ați pornit Coordonatorul și că e gata pentru cuplare.



2. Porniți receptorul. Lumina roșie va licări.
3. Când s-a făcut conexiunea cu succes dintre receptor și rețeaua Zigbee, LED-ul roșu va rămâne aprins.
4.

Vă rugăm să consultați manualul VS10/VS20RF pentru cuplarea sistemului.


5. Odată ce setarea sistemului este completă, amintiți-vă să scoateți coordonatorul din modul de cuplare!





CONFIGURAREA RECEPTORULUI RX1 & RX2
Receptorul poate fi configurat ca și Receptor Cazan (RX1) unde va răspunde semnalelor date de la multe componente : Centrul de conexiune fără fir SALUS, termostate wireless conectate cu robinete termostatice wireless SALUS, precum și alt receptor configurat ca și receptor autonom (RX2).




DESCRIEREA SISTEMULUI- CONFIGURAREA SISTEMULUI IT600 CA RX1
Ansamblul deține un comutator în poziția RX1 (Receptorul Cazanului).Astfel, ansamblul poate fi conectat la cazan.
Ansamblul este prevăzut cu un comutator în poziția RX1 (receptorul cazanului).Astfel, ansamblul poate fi conectat la cazan având comutator ON și OFF.Datorită conexiunii la wireless, se înregistrează semnalele primite și de la alte produse SALUS pe rețeaua SALUS Zigbee.

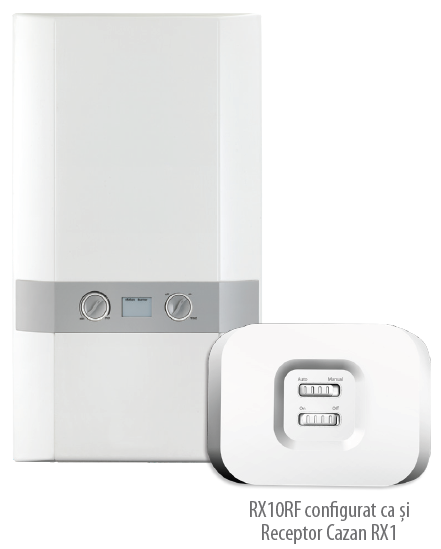

Receptorul sistemului configurat la receptorul cazanului RX1. Conectarea se face în partea din spate.


DESCRIEREA SISTEMULUI- CONFIGURAREA SISTEMULUI IT600 CA RX2

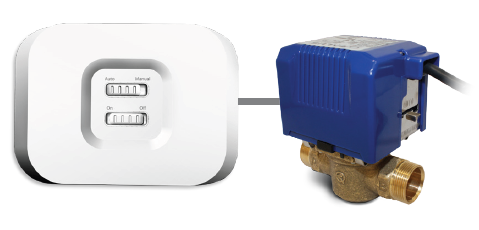

Fiind comutat la RX2, ansamblul va funcționa ca și receptor pentru o singură cameră.  Comutarea ansamblului va fi controlată de către conexiunea dintre SALUS VS10/Termostat 20RF.În funcție de nevoie, ansamblul poate fi folosit pentru a comuta o valvă motorizată, actuator termic sau pompă. RX2 poate fi folosit și împreună cu un alt ansamblu setat ca RX1 (receptorul cazanului).Atunci când există o cerere
de căldură de la termostatul conectat la RX2, ambele receptoare wireless vor porni funcționarea cazanului și a valvelor motorizate/pompă.
Numai un RX1 și un RX2 pot face parte din rețea.



Receptorul sistemului configurat ca receptor autonom RX2. Conectarea se face în partea din spate a receptorului.

Detalii tehnice


Model
RX10RF
Tip
Sistem receptor cu fir proiectat pentru aplicațiile cu tensiune (230VAC)
Comenzi
Comandă ON-OFF
Mediu

Temperatura de funcționare
0 ºC la +50 ºC
Temperatura de depozitare
-20 ºC la +60 ºC
Umiditate de funcționare
5-95 %RH
Tensiune de comutare
0-230VAC 16AMP
Sursa de alimentare
230Vac 50Hz
Carcasa fațada
Comutator glisant, LED ROȘU/VERDE
Temperatura de operare
0 to 50 ºC
Temperatură de depozitare
-20ºC to 60ºC
Frecvență
2.4 GHz
Aprobare
CE
