SQ610 - Diagrame electrice

SQ610 - Diagrame electrice

Nota: Termostatul Quantum SQ610 poate funcționa independent fără UGE600 sau CO10RF

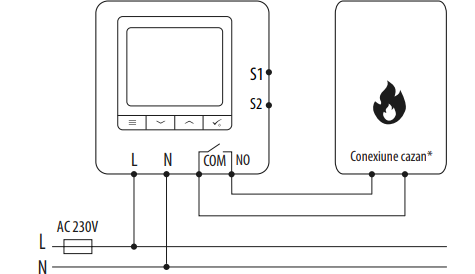

1. Diagramă electrică pentru conexiuni libere de potențial (ex. control cazan)

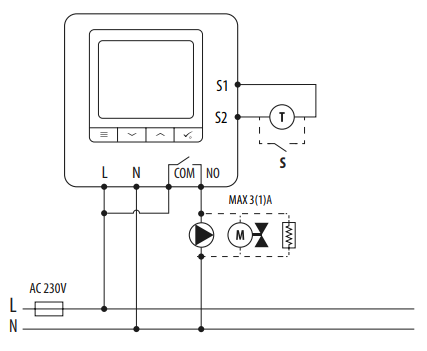

2. Diagramă electrică pentru conexiuni 230VAC:

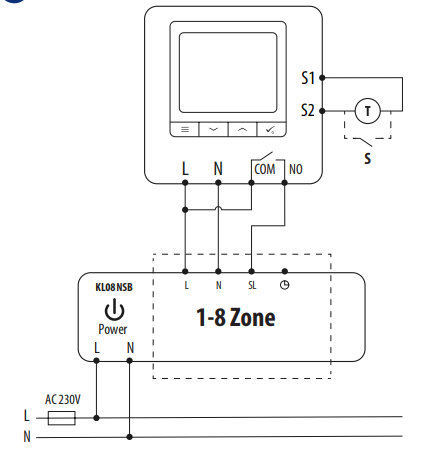

3.  Diagramă electrică pentru conexiune centru de comandă:







Notă: Termostatul Quantum SQ610 instalat în sistem independent de aplicația Smart Home, poate fi adăugat cu ușurință ulterior. Toate setările făcute înainte de adăugarea acestuia la aplicație se vor transfera automat în momentul în care se adaugă la aplicația Smart Home.
