 RT520RF: Instalarea receptorului RXRT520  (1.3.1) .


Notă :     Acest accesoriu trebuie montat de o persoană competentă, iar instalarea trebuie să respecte îndrumările prevăzute în Regulamentele Actuale de Instalații Electrice (IEE) și Regulamentele Actuale de Construcții. Neconformarea cu cerințele acestor publicații ar putea duce la urmări penale.

Graphical user interfaceDescription automatically generated with low confidence



                   DiagramDescription automatically generated


Procedura de Instalare :

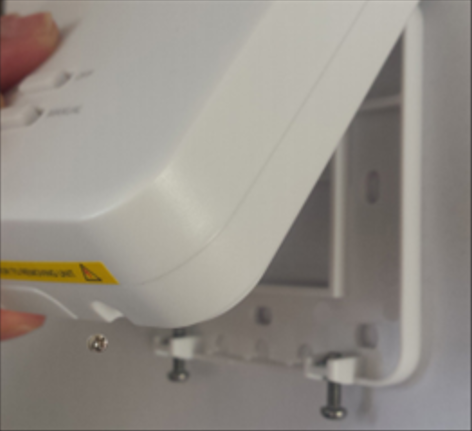

  1. Scoateți panoul din spate al receptorului desfacând cele două șuruburi de jos, suficient pentru a separa panoul din spate de receptor.

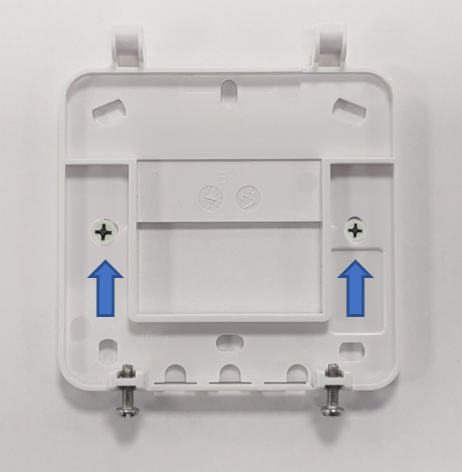

  1. Fixați panoul din spate pe perete (păstrând poziționarea corectă a balamalelor de plastic) folosind accesoriile furnizate.

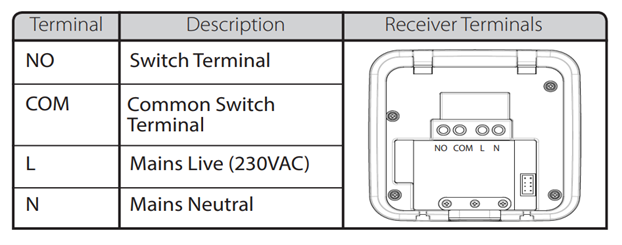

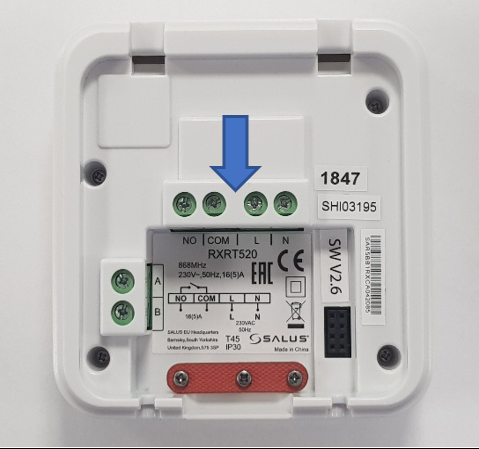

  1. Conectați firele conform diagramei de conectare corespunzătoare.

Terminalele A și B sunt folosite doar pentru conexiunea OpenTherm.


Termostat Compatibil Seria RT520 Boiler Plus | 1.3.2. Scheme de Conectare Baza de Cunoștințe (salus-tech.com)

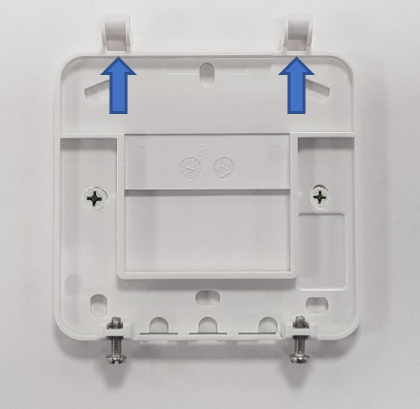

  1. Localizați receptorul pe cele două balamale de plastic de la partea de sus a panoului din spate.

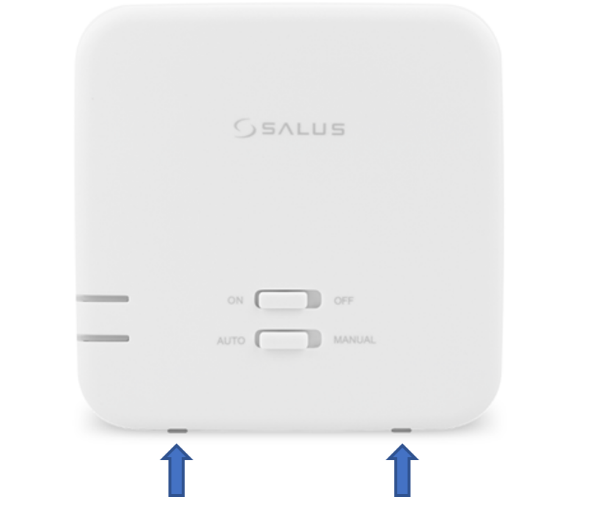

  1. Aliniați carcasa receptorului cu cele două șuruburi de pe partea inferioară și apăsați ușor în față pentru a se fixa în loc.

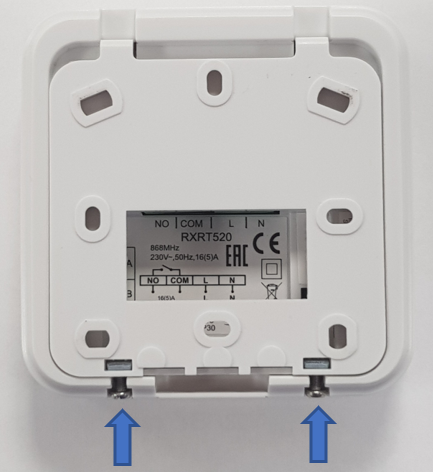

  1. Strângeți cele două șuruburi de pe partea inferioară pentru a fixa în loc.
