Ghid de Instalare RT310RF: Conectarea Receptorului RXRT510

RT310RF - Instalarea receptorului RXRT510


 RT310RF : Instalarea receptorului RXRT510


Notă :      Acest produs necesită a fi instalat de către o persoană competentă în concordanță cu reglementările naționale și europene. A se folosi în conformitate cu reglementările europene și naționale. Pentru uz în spații închise. Mențineți produsul perfect uscat.


Procedură de instalare :

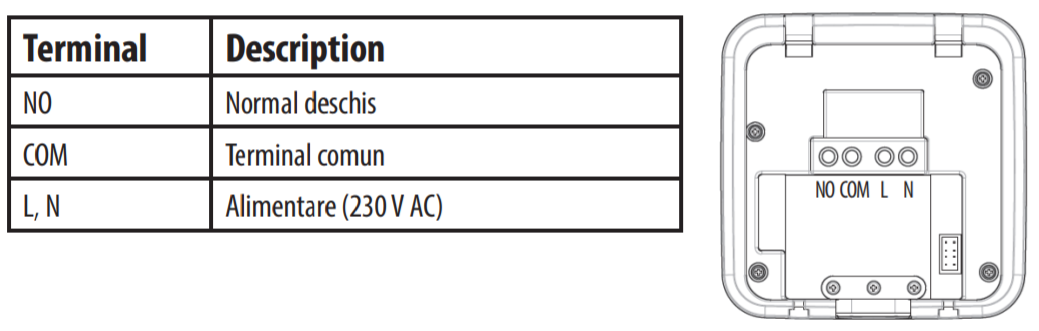

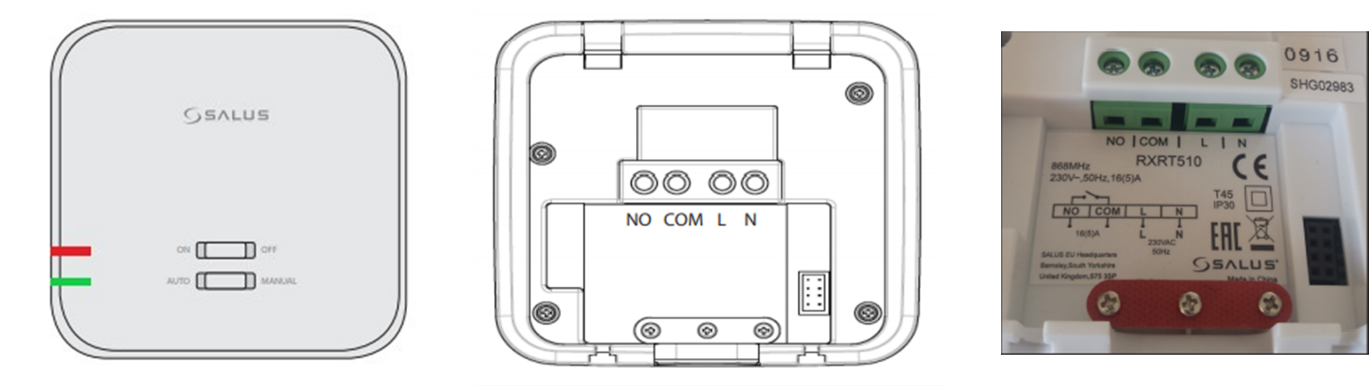

Deșurubați placa posterioară a receptorului RXRT510 pentru a conecta cablurile.








Diagramă electrică :

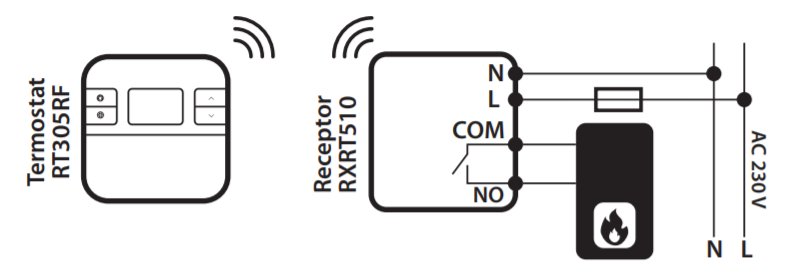

Conexiune liberă de potențial

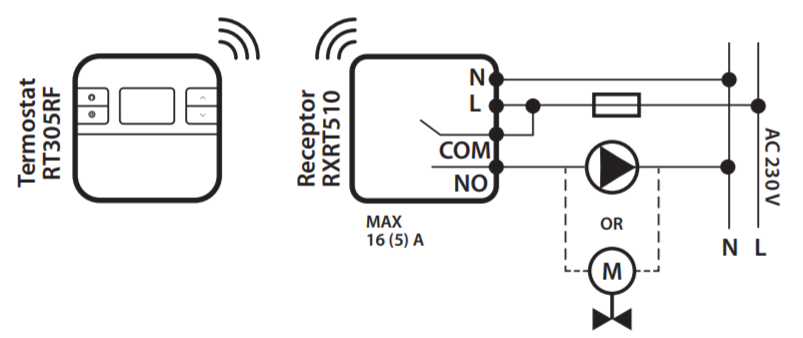

Conexiune 230V











Instalare pe perete :


  1. Fixați placa posterioară pe perete folosind șuruburile furnizate.


  1. Montați receptorul pe placa posterioară, și strângeți ușor șuruburile în partea inferioară
