 RT310i : Instalarea receptorului RXRT510 (1.3.1) .

Nota:

Acest accesoriu trebuie să fie montat de o persoană autorizată, iar instalația trebuie să respecte

îndrumările prevăzute în actualele regulamente de cablare IEE și în regulamentele de construcție actuale. Nerespectarea cerințelor acestor publicații ar putea duce la urmărirea penală.


Procedura instalării :

Deșurubați placa de pe spatele receptorului RXRT510 pentru a efectua conexiunile de cablare.

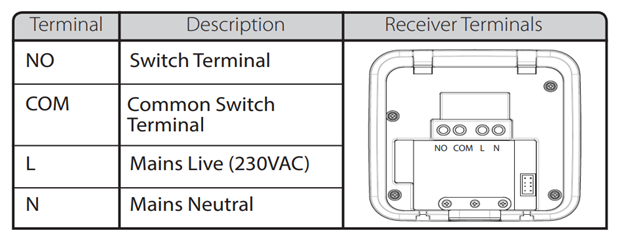

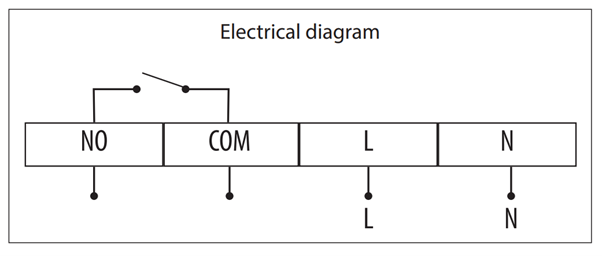

Schema de conexiuni :

Montare pe perete:


  1. 1. Fixați placa posterioară detașabilă pe perete folosind dispozitivele de fixare furnizate.


  1. Prindeți partea superioară a receptorului pe urechile de pe placa posterioară și aliniați carcasa frontală cu șuruburile de pe partea inferioară.



  1. Apăsați ușor pe carcasa frontală și strângeți ușor șuruburile de pe partea inferioară.
