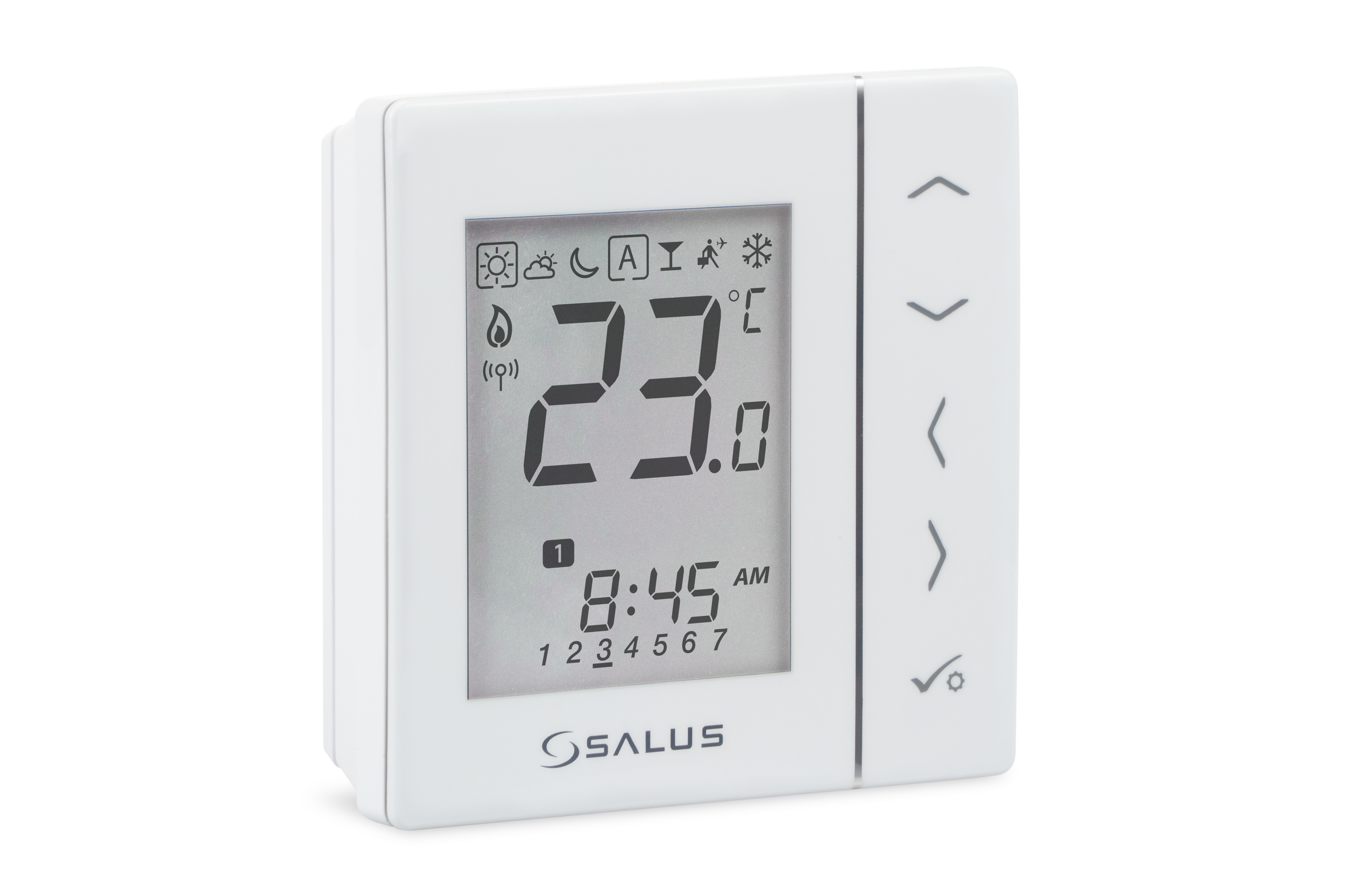

VS20WRF Manual/Ghid Rapid

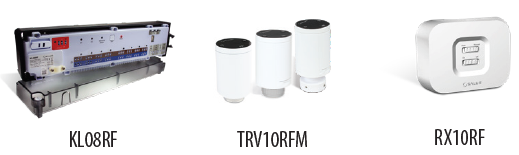

VS20WRF este un termostat ambiental, alimentat cu baterii, folosit pentru a controla
wireless dispozitive din seria Smart Home precum: centrul de comanda KL08RF, capul
termostatic TRV10RFM și boilerul de cazan RX10RF. Împreuna cu gateway-ul universal
UGE600, termostatul poate fi controlat prin internet folosind aplicația Salus Smart Home
(mod Online). Fără conexiune la internet (mod Offline), termostatul funcționează local, iar
comunicarea cu alte dispozitive trebuie efectuată folosind coordonatorul CO10RF.
Caracteristici
• algoritm TPI - garantează menținerea unei temperaturi precise
• posibilitate de a crea propriile programe de încălzire
• accesul la crearea propriilor scenarii cu ajutorul regulilor OneTouch (de exemplu,
temperatura în camera de zi va crește atunci când vă întoarceți de la locul de muncă).
• program încălzire/răcire
• design modern și funcționare silențioasă
• o intrare pentru senzorul suplimentar de temperatură
Date tehnice
Tip produs | Termostat programabil alimentat cu baterii |
Algoritm de control | TPI sau Histereză: ±0.25ºC sau ±0.5ºC |
Conexiune RF | ZigBee 2.4 Ghz, wireless |
Pași de calibrare | 0.5ºC |
| Interval de temperatură | 5 - 35ºC |
Dimensiuni (mm) | 86 x 86 x 42 |
Introducere
VS10..RF / VS20..RF este un termostat ambiental folosit pentru a controla wireless dispozitive din seria iT600 precum: centrul de comandă KL08RF, capul termostatic TRV10RFM și boilerul de cazan RX10RF. Împreună cu gateway-ul universal UGE600, termostatul poate fi controlat prin internet folosind aplicația SALUS Smart
Home (mod Online). Fără conexiune la internet (mod Offline), termostatul funcționează local, iar comunicarea cu alte dispozitive trebuie efectuată folosind coordonatorul CO10RF.
Conformitatea produsului
Acest produs este în conformitate cu următoarele directive europene: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU și RoHS 2011/65/EU. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de internet: www.saluslegal.com
Informații de siguranță
Folosiți în conformitate cu reglementările naționale și UE. Utilizați dispozitivul în scopul stabilit, menținându-l într-o stare uscată. Produsul este destinat numai utilizării în interior. Instalarea trebuie efectuată de o
persoană calificată.
Diagramă electrică - VS20WRF (alb), VS20BRF (negru)
Terminale S1 și S2: - senzor extern de temperatură (aer sau pardoseală)
- comutator extern (senzor de prezență)
Montaj: la suprafață (detașați carcasa din spate)
Pictograme LCD
2. Temperatură standard
3. Temperatură redusă
4. Mod Auto
5. Mod Petrecere
6. Mod Vacanță
7. Mod protecție anti-îngheț
8. Unitate de temperatură
9. Comandă de grup
10. Mod manual / suprareglare
temporară
11. Temperatura măsurată / setată
12. Numărul programului
13. AM / PM
14. Funcție blocare
15. Ceas
16. Ziua săptămânii
17. Setări
18. Indicator baterie descărcată
19. Senzor extern de temperatură
20. Încălzire apă caldă menajeră
21. Moduri pentru ACM (doar KL10RF)
22. Mod răcire pornit
23. Conexiune la internet
24. Conexiune wireless cu gateway-ul
25. Mod încălzire pornit
Funcțiile butoanelor
Buton | Funcție |
Micșorează sau crește temperatura setată sau alte valori | |
Selectați modul de operare sau comutați printre valori | |
Apăsați scurt - confirmă | |
Mențineți apăsat - accesează / părăsește meniul | |
Mențineți apăsat aceste butoane pentru a bloca sau debloca tastele | |
Mențineți apăsat aceste butoane pentru a accesa Modul Instalator |
Selectați tipul coordonatorului ZigBee:
UGE600
• Offline -cu posibilitatea de conectare la internat folosind
gateway-ul universal UGE600
• Offline - fără nicio posibilitate de conectare la internet
folosing coordonatorul CO10RF
Selectați dispozitivul care va fi controlat de către termostat și tipul de coordonator pentru rețeaua ZigBee. Instalați produsele conform instrucțiunilor puse la dispoziție pentru fiecare produs.
Instalare - prima pornire
Termostatul pornește într-un mod de configurare simplificat. Acesta poate fi asociat cu:
Cap termostatic TRV10RFM (încălzire prin radiator)
Notă: Termostatul este setat implicit drept programabil (săptamănal).
Instalare - configurare avansată
Configurarea avansată trebuie folosită doar dacă vreți să asociați termostatul cu receptorul de cazan. Pentru aceasta, apăsați simultan butoanele indicate mai jos până când SEL PROG apar pe ecran:
Setați tipul termostatului:
După selectarea tipului termostatului, alegeți tipul de dispozitiv cu care vreți să faceți asocierea:
Notă: Selectați opțiunea “rEC1” doar dacă aveți un singur termostat de asociat cu receptorul de cazan RX10RF. În caz contrar, selectați optiunea “rAd”.
Asociere cu centru de comandă KL08RF / KL10RF
1. Instalați centrul de comandă conform instrucțiunilor furnizate.
2. Alegeti
Încălzire prin pardoseală, confirmati cu
3. pe ecran va aparea Join
in versiunea Online
1. deschideti aplicatia Salus Smart Home
2. La Ungrouped Equipment Add New Equipment,
3. Scan for Equipment
Offline
ATENȚIE! A nu se folosi concomitent coordonatorul CO10RF cu gateway-ul universal UGE600.
1. Porniți rețeaua ZigBee apasand 5 secunde pe butonul UGE600 sau al CO10RF.

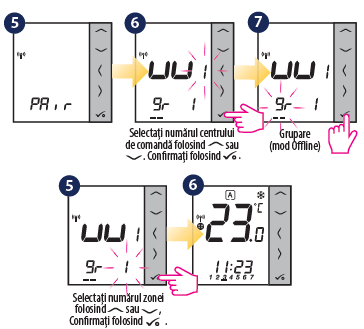

2. Selectati
modul Programabil (săptămânal)
3. Selectați numărul centrului de comandă folosind
sau
. Confirmați folosind
.
4.
7. Grupare(mod Offline)
8. Selectați numărul zonei folosind sau . Confirmați folosind .
11. Online
Connect equipment - Finish
Offline
Opriți rețeaua ZigBee apasand pe butonul de la UGE sau de la CO10RF pret de 5 secunde.
