Acest articol oferă un ghid detaliat, cu imagini, pentru instalarea centrului de cablare SALUS CB12RF și asocierea acestuia cu termostatele. Acest ghid acoperă atât instalarea inițială a unității CB12RF, cât și procesul de asociere cu termostatele SALUS, indiferent dacă utilizați protocoalele IT600 sau ZigBee 3.0.

​

Înainte de a începe, asigurați-vă că aveți uneltele necesare: o șurubelniță (de preferat una mică, izolată), o bormașină și șuruburi adecvate pentru montaj.

Pasul 1: Pregătirea unității CB12RF pentru montare

Acest pas inițial pregătește unitatea CB12RF pentru instalarea sa pe perete.

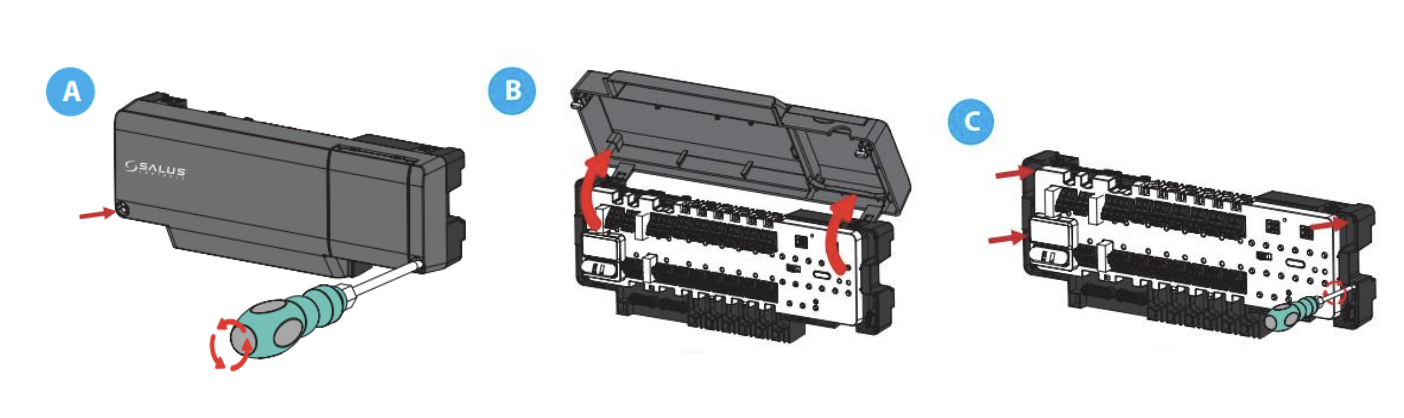

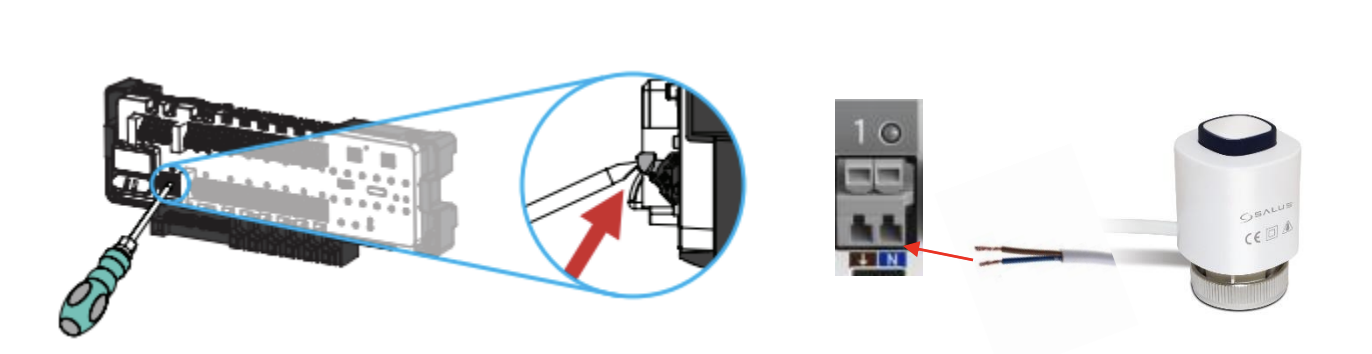

1. Demontarea Parții Frontale: Folosiți cu grijă șurubelnița pentru a îndepărta capacul frontal al unității CB12RF. Acest lucru va expune găurile de montare și bornele interne de cablare.



2. Găurirea pentru Montare: Folosiți partea frontală pe care tocmai ați îndepărtat-o ca ghid pentru a marca locurile unde trebuie să faceți găurile pe perete.



3. Montarea CB12RF: Folosind șuruburile potrivite, atașați CB12RF pe perete.



Pasul 2: Cablarea Actuatorului

Cablarea actuatorului în cutia CB12RF este necesară pentru a controla modul în care termostatul de cameră comunică cu dispozitivul.

1. Cablarea zonei



Partea 2: Asocierea Termostatului (Mod Offline)

Această secțiune detaliază cum să asociați CB12RF cu termostatele dvs. în modul offline. Aceasta implică configurarea jumperilor și a butoanelor de rețea atât pe CB12RF, cât și pe termostate.

Pasul 1: Setarea Jumperului

Poziționarea jumperului determină tipul de protocol al termostatului utilizat.

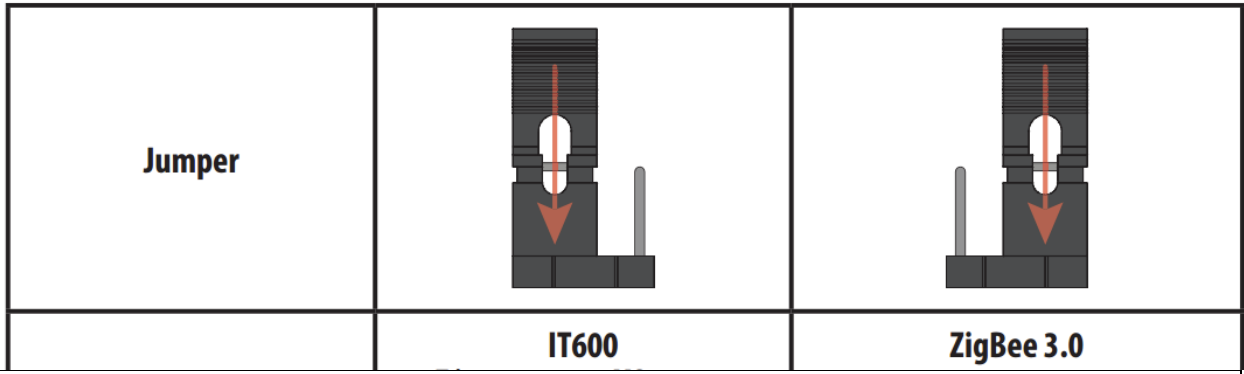

1. Poziționarea Jumperului (IT600 vs. ZigBee 3.0): Localizați jumperul pe unitatea CB12RF. În funcție de tipul de termostate pe care le folosiți, IT600 sau ZigBee 3.0, poziționați jumperul corespunzător. Manualul ar trebui să indice poziția corectă pentru fiecare protocol. Termostatele IT600 aparțin seriilor VS HTR și Quantum, în timp ce ZigBee 3.0 este folosit de Elypso.



Pasul 2: Configurarea Statutului Master/Slave

Acest pas desemnează rolul fiecărei cutii de control într-o configurare multi-unitate.

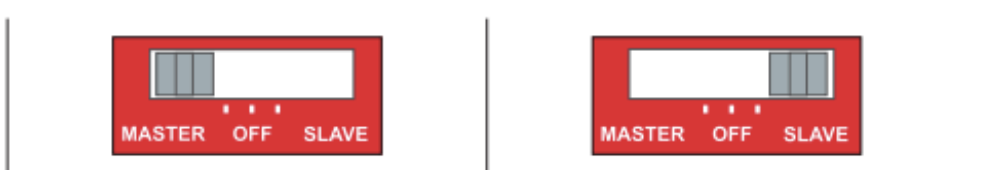

1. Selecția Master/Slave: Folosiți comutatorul de pe CB12RF pentru a seta dacă cutia dvs. de control este Master sau Slave. Dacă aveți doar una sau dacă este prima dintre mai multe cutii de control, este Master. Dacă este cutia de control 2-9, este Slave.



Pasul 3: Activarea Modului de Asociere

Acest pas inițiază procesul de asociere pe unitatea CB12RF.

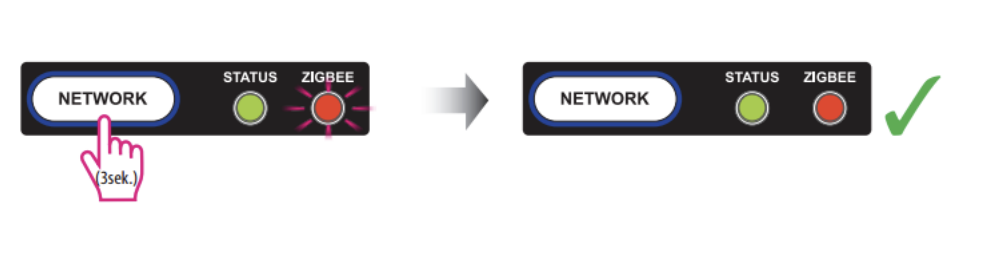

1. Activarea Butonului de Rețea: Apăsați și mențineți apăsat butonul NETWORK pe CB12RF timp de 3 secunde. LED-ul STATUS ar trebui să devină verde solid, iar LED-ul ZIGBEE ar trebui să clipească roșu, indicând că cutia de control este pregătită pentru asociere.



Pasul 4: Procedura de Asociere a Termostatului

Procesul de aici depinde de tipul de termostat pe care îl aveți:

A) Termostate IT600:

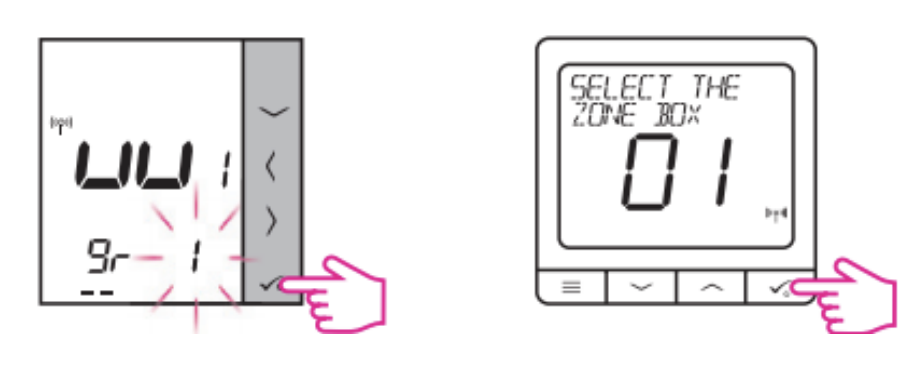

1. Urmați Ghidul de Asociere a Termostatului: Consultați ghidul specific de asociere inclus cu termostatul dvs. IT600. Aceste etape vă vor ghida prin setarea termostatului în modul de asociere și conectarea acestuia la CB12RF.

B) Termostate ZigBee 3.0:

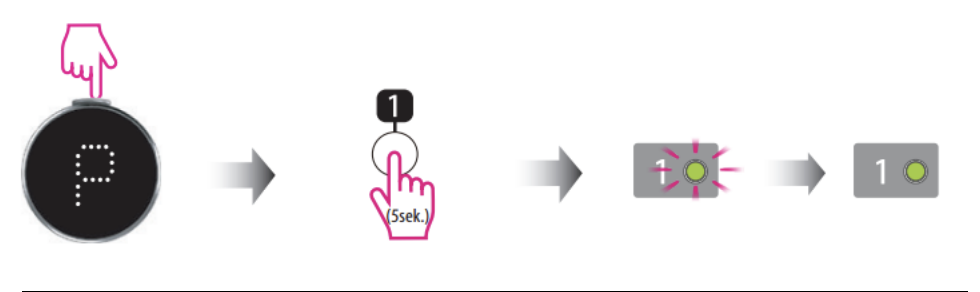

1. Setați Termostatul în Modul de Asociere: Folosiți zona dorită și urmați protocolul ZigBee 3.0. Apoi apăsați și mențineți apăsat butonul zonei pe care doriți să asociați termostatul până când zona începe să clipească. Când se oprește din clipit, puteți face un apel de căldură și, dacă asocierea este reușită, zona va deveni verde solid.



Finalizarea Asocierei:

1. Menținerea Butonului de Rețea: Când toate termostatele sunt asociate, apăsați și mențineți butonul de rețea până când atât STATUS cât și ZIGBEE devin solide. Ele vor deveni solide automat după 10 minute. Dacă nu ați terminat asocierea după cele 10 minute, trebuie să apăsați și să mențineți din nou butonul de rețea, până când ZIGBEE începe să clipească.

Partea 3: Adăugarea CB12RF la aplicația Salus Premium Lite

Această secțiune descrie cum să integrați CB12RF cu aplicația Salus Premium Lite pentru control și monitorizare la distanță.

Pasul 1: Pregătirea CB12RF:

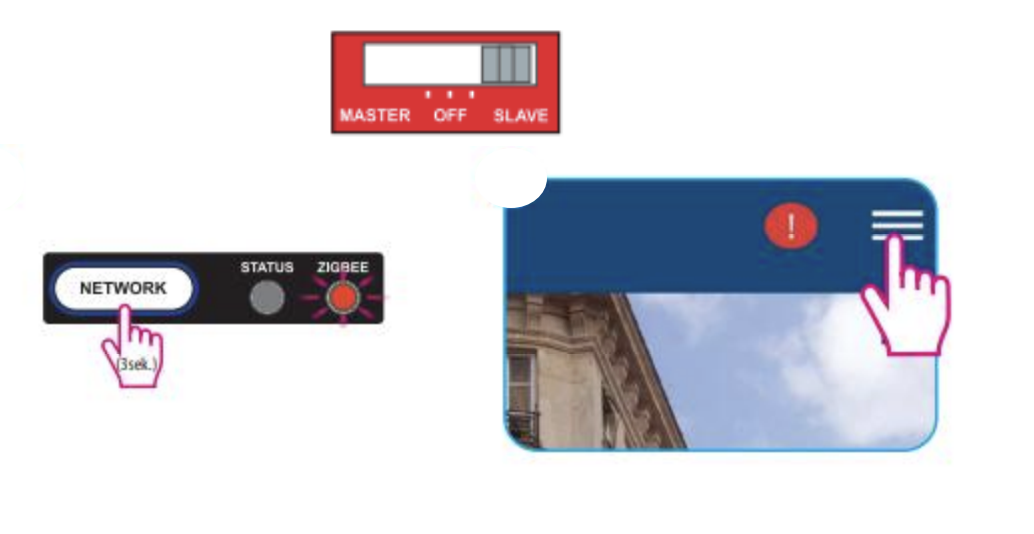

1. Mod Slave: Asigurați-vă că cutia de control CB12RF este setată pe modul SLAVE.

Pasul 2: Activarea Modului de Asociere

Acest pas inițiază procesul de asociere pe unitatea CB12RF.

1. Activarea Butonului de Rețea: Apăsați și mențineți apăsat butonul NETWORK timp de 3 secunde, până când LED-ul Zigbee începe să clipească.



Pasul 3: Accesarea Listei de Echipamente în Aplicație

Această secțiune trece prin pașii pentru a accesa aplicația.

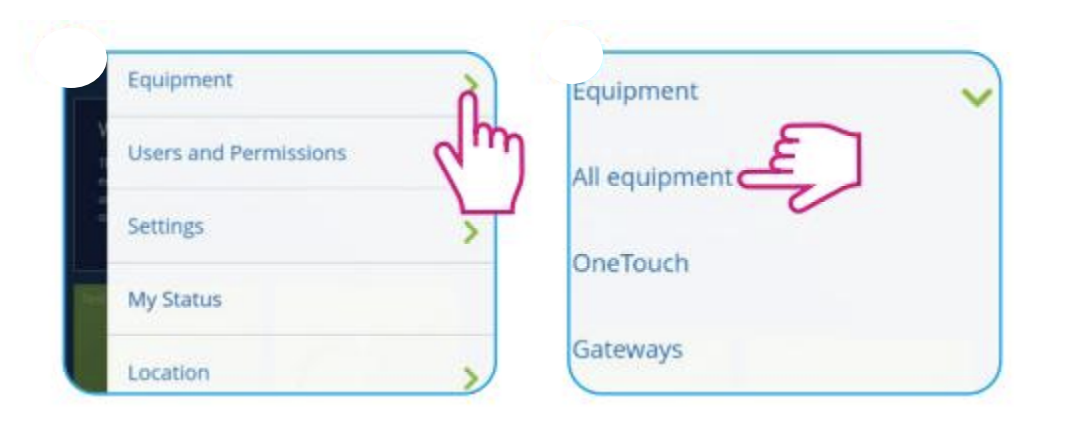

1. Accesați meniul



2. Urmați Ghidul de Asociere a Termostatului: Alegeți Echipamente și apoi selectați Toate echipamentele.



Pasul 4: Adăugarea unui echipament nou

Această secțiune adaugă un echipament nou în aplicație.

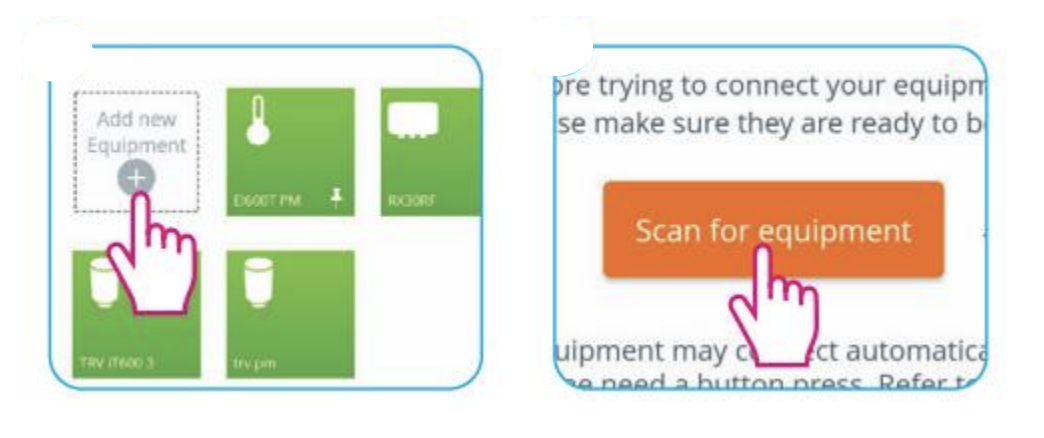

1. Selectați butonul "Adaugă un echipament nou": Selectați ce doriți să adăugați, fie că este un EGOOT PM, RX3ORF sau TRV IT600 3.



Pasul 5: Denumirea cutiei de control

Această secțiune vă va arăta cum să denumiți și să conectați cutia.

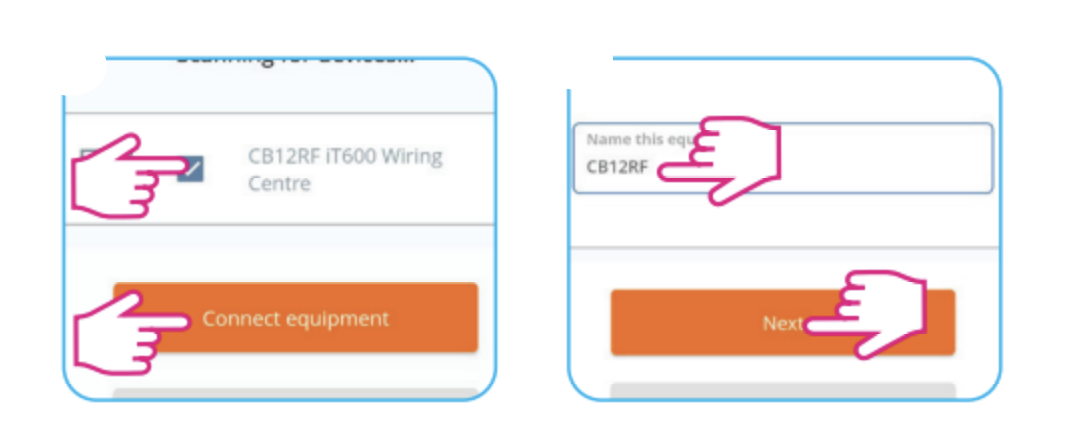

1. Selectați Centrul de cablare CB12RF it600: Și continuați cu selectarea pentru a-l conecta la echipament.



2. Selectați Denumește acest echipament: Adăugați un nume pentru cutie. Și selectați "următorul".



• Urmați ghidul pentru termostatul de cameră pe care doriți să-l asociați cu CB12RF.

Acest ghid detaliat oferă o abordare pas cu pas pentru instalarea și asocierea centrului de cablare SALUS CB12RF cu termostatele dvs. Amintiți-vă să consultați documentația oficială SALUS pentru cele mai precise și actualizate instrucțiuni.
