901WIFI - Termostat ambiental cu control prin internet 901WIFI - Ghid Rapid
Introducere

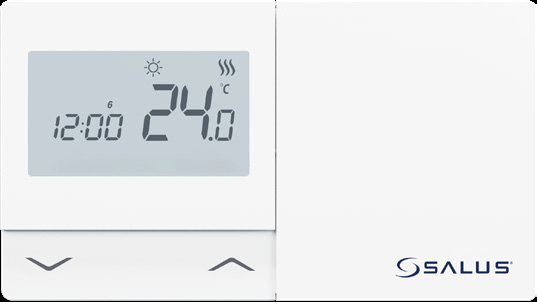

901WIFI este un termostat fara fir cu modul Wi-Fi care permite comanda economica și ecologică a oricărui tip de incalzire. Operarea termostatului este foarte simpla si permite adaptarea ciclului de incalzire la ritmul zilnic al utilizatorilor. Modulul WiFi încorporat (în receptor) permite controlul de la distanță al sistemului de încălzire prin intermediul unui smartphone sau al unei tablete cu ajutorul aplicației Tuya Smart. Dispozitivele sunt împerecheate în prealabil și gata de funcționare.
Conformitatea produsului
Atenție!
Acest document este un scurt ghid de instalare și utilizare a produsului și indică cele mai importante caracteristici și funcții ale acestuia.
Informații de siguranță:
Utilizați în conformitate cu reglementările țării respective și cu cele din UE.
Dispozitivul trebuie utilizat conform destinației, păstrându-l în stare uscată. Produs
destinat exclusiv utilizării în interior. Înainte de a începe lucrările de instalare și
înainte de a utiliza produsul, trebuie să citiți întregul manual.
Instalarea
Instalarea trebuie efectuată de către o persoană calificată care deține o autorizație electrică corespunzătoare, în conformitate cu standardele și reglementările
în vigoare în țara respectivă și în UE. Producătorul nu este răspunzător pentru nerespectarea instrucțiunilor.
Atenție!
Este posibil să apară cerințe suplimentare de protecție pentru întreaga instalație, pentru a căror îndeplinire este responsabil instalatorul.

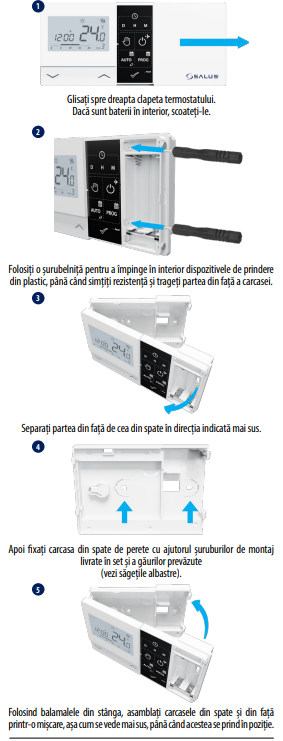

Montarea pe perete a termostatului
1. Glisați spre dreapta clapeta termostatului. Dacă sunt baterii în interior, scoateți-le.
2. Folosiți o șurubelniță pentru a împinge în interior dispozitivele de prindere din plastic, până când simțiți rezistență și trageți partea din față a carcasei.
3. Separați partea din față de cea din spate în direcția indicată mai sus.
4. Apoi fixați carcasa din spate de perete cu ajutorul șuruburilor de montaj livrate în set și a găurilor prevăzute (vezi săgețile albastre).
5. Folosind balamalele din stânga, asamblați carcasele din spate și din față printr-o mișcare, așa cum se vede mai sus, până când acestea se prind în poziție.
Schema de conectare pentru termostatul 901WIFI
RECEPTORUL 901RXWIFI
Funcțiile comutatoarelor receptorului:
COMUTATORUL STÂNG
1 ON - În mod manual poziția ON va porni cazanul
2 OFF- În mod manual poziția OFF va opri cazanul
COMUTATORUL DREPT
3 MANUAL - Receptorul funcționează în modul manual (așa cum indică comutatorul situat în stânga)
4 AUTO - Receptorul funcționează în modul automat (conform indicațiilor operatorului)
Simbolizarea diodelor LED
Statusul receptorului este determinat de diodele LED. Acestea sunt diode de culoare:
roșie (sus),
verde (sus)
albastră (sus)
portocalie (jos)
Explicații detaliate privind rolul diodelor sunt prezentate în tabelul de mai jos:
PROBLEMA | DESCRIERE |
Când dioda roșie luminează intermitent | Receptorul și termostatul sunt pregătite pentru instalare în aplicație. - dacă termostatul nu este adăugat în aplicație imediat după alimentarea receptorului - după rularea parametrului “APP” -> YES (în setările instalatorului) - când termostatul este scos din aplicație (dispozitivul intră automat în modul de împerechere cu aplicația). |
Când dioda roșie este aprinsă | 901WIFI nu a fost instalat în aplicație și funcționează în modul Offline. Înseamnă, de asemenea, că timpul pentru asocierea cu aplicația a expirat. (Asocierea cu aplicația trebuie făcută în 10 minute de la activarea modului de asociere) |
Când dioda verde este aprinsă | Receptorul este conectat la un router care nu are acces la internet (este offline). |
Când dioda verde luminează intermitent | Receptorul a pierdut legătura cu routerul (routerul este dezactivat) |
Când dioda albastră este aprinsă | Receptorul este conectat la un router care are acces la internet (este online). |
Dioda albastră luminează intermitent | Receptorul a fost împerecheat, dar a pierdut legătura cu termostatul din cauza lipsei de rază de acțiune sau descărcarea bateriei din termostat Receptorul începe să lumineze intermitent după aprox. 15 minute când nu primește semnal de la termostat. |
Când dioda portocalie este aprinsă | Receptorul în modul AUTO (automat) a primit un semnal de încălzire/răcire de la termostat sau receptorul a fost pornit în modul manual (comutatorul din stânga ON, comutatorul din dreapta MANUAL). |
Când dioda portocalie luminează intermitent | Receptorul se află în modul de împerechere și caută un sem- nal de la termostat (în acest caz trebuie activat parametrul “SYNC” din termostat). Receptorul a fost împerecheat, dar a pierdut legătura cu termostatul din cauza lipsei în raza de acoperire sau descărcarea bateriei din termostat. Receptorul începe să lumineze intermitent după aprox. 15 minute atunci când nu primește un semnal de la termostat. |
Când dioda portocalie este stinsă | Receptorul nu trimite semnalul de încălzire/răcire. |
Când dioda roz este aprinsă | A început procesul de actualizare. Pentru a crește șansele de succes ale actualizării - de îndată ce apare dioda roz, faceți clic pe orice buton de pe termostat pentru a activa lumina din fundal. |
Descrierea pictogramelor de pe afișaj
1. AM/PM
2. Ceas
3. Ziua din săptămână
4. Setări
5. Blocajul tastaturii
6. Transmiterea semnalului (împerechere)
7. Conexiune la internet
8. Modul Vacanță
9. Indicator de baterie descărcată
10. Mod protecție la îngheț (Mod Anti-Îngheț)
11. Modul de funcționare al termostatului - răcire
12. Modul de funcționare al termostatului - încălzire
13. Unitatea de temperatură
14. Temperatura măsurată / temperatura nominală
15. Suprascrierea temporară a programului / modul manual
16. Numărul programului actual
Funcțiile butoanelor
Buton Funcția
Modificarea valorii parametrilor în mod crescător
Stabiliți ziua din săptămână
Stabiliți ora
Stabiliți minutele
Modul manual
Modul OFF / Modul Vacanță
Modul AUTO (funcționare programată) Buton Înapoi
Setați graficul / Alegeți programul
Confirmați setarea
Repornirea regulatorului, resetarea timpului

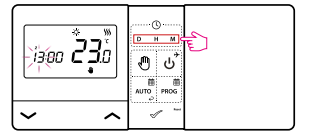

Setarea orei și datei
În modul online - termostatul citește ora curentă din aplicație În modul offline, butoanele D/H/M sunt active, permițând reglarea orei curente.
D - Apăsați D pentru a seta ziua din săptămână
H - Apăsați H pentru a stabili ora.
M - Apăsați M, pentru a stabili minutele
Modul manual - setări de temperatură
În modul manual, termostatul menține o temperatură constantă setată atât timp cât utilizatorul nu o modifică din nou sau nu trece la un alt mod de funcționare (de ex. mod de planificare).

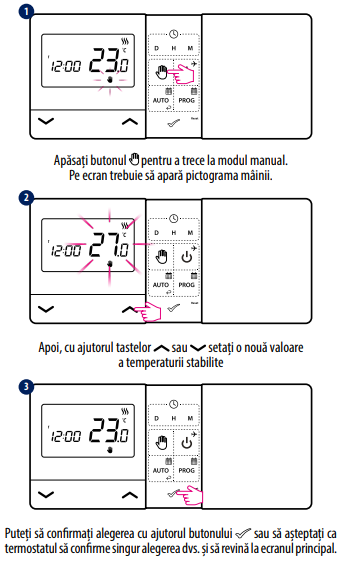

Setarea temperaturii pentru modul manual
Apăsați orice buton pentru a ilumina ecranul, apoi urmați pașii de mai jos:
1. Apăsați butonul
pentru a trece la modul manual. Pe ecran trebuie să apară pictograma mâinii.
2. Apoi, cu ajutorul tastelor
sau
setați o nouă valoare a temperaturii stabilite
3. Puteți să confirmați alegerea cu ajutorul butonului
sau să așteptați ca termostatul să confirme singur alegerea dvs. și să revină la ecranul principal.

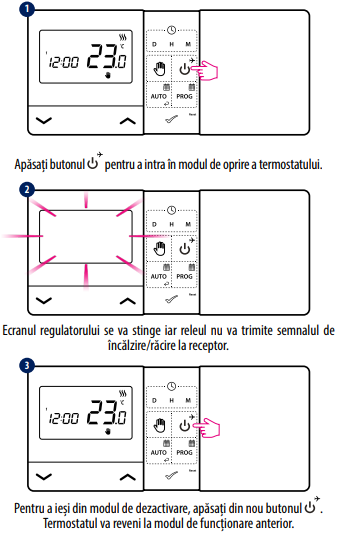

Oprirea/dezactivarea termostatului
Apăsați orice buton pentru a ilumina ecranul, apoi urmați pașii de mai jos:
1. Apăsați butonul
pentru a intra în modul de oprire a termostatului.
2. Ecranul regulatorului se va stinge iar releul nu va trimite semnalul de încălzire/răcire la receptor.
3.Pentru a ieși din modul de dezactivare, apăsați din nou butonul
. Termostatul va reveni la modul de funcționare anterior.
Instalarea termostatului 901WIFI în aplicație
PASUL 1 - DESCĂRCAȚI APLICAȚIA TUYA SMART
Descărcați aplicația Tuya Smart din Google Play sau Apple App Store și instalați-o pe dispozitivul dvs. mobil.

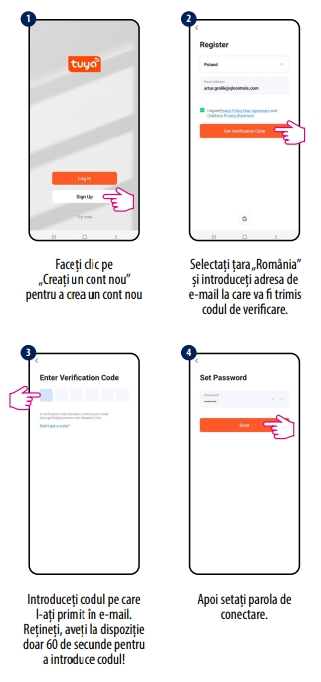

PASUL 2 - CREAȚI UN CONT NOU
Pentru a creea un cont nou, urmați pașii de mai jos:
1. Faceți clic pe „Creați un cont nou” pentru a crea un cont nou
2. Selectați țara „România” și introduceți adresa de e-mail la care va fi trimis codul de verificare.
3. Introduceți codul pe care l-ați primit în e-mail. Rețineți, aveți la dispoziție doar 60 de secunde pentru a introduce codul!
4. Apoi setați parola de conectare
PASUL 3 - CONECTAȚI TERMOSTATUL LA WI-FI
După instalarea aplicației și crearea contului:
1. Activați Wi-Fi și Bluetooth pe dispozitivul mobil. Cel mai bine vă puteți conecta cu acea rețea Wi-Fi la care doriți să atașați termostatul.
2. Conectați receptorul la sursa de alimentare. La prima pornire, dioda roșie începe să lumineze intermitent indicând că dispozitivele sunt pregătite pentru adăugarea la aplicație.
Treceți la pasul 7 (adăugarea de dispozitive în aplicație).
Dacă dioda roșie de pe receptor nu luminează intermitent continuați cu pașii următori.

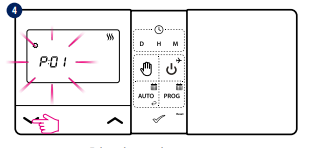

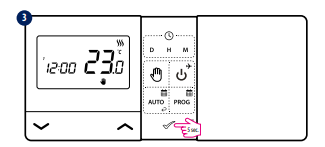

3. Țineți apăsat butonul
timp de 5 secunde.

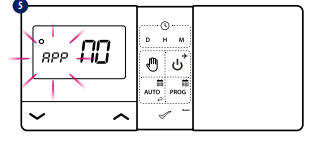

4. Folosiți butoanele
sau
, pentru a alege parametrul de adăugare la aplicație - APP.
5. Confirmați alegerea cu butonul
.

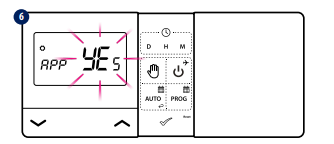

6. Cu ajutorul butoanelor sau
alegeți YES și începeți procesul de asociere pe noua frecvență, confirmând cu butonul .

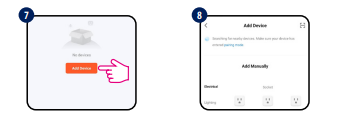

7. În aplicație, alegeți: „Adaugă un dispozitiv"
8. Scanarea va începe automat
9. După ce ați găsit termostatul, mergeți mai departe.
10. Alegeți rețeaua Wi-Fi în care va funcționa termostatul și introduceți parola pentru acea rețea.
11. Așteptați ca aplicația să configureze termostatul cu rețeaua Wi-Fi selectată.
12. Indicați dispozitivul și faceți clic pe „Terminat”.
13. Termostatul a fost instalat și afișează interfața principală....
14. ...și este vizibil în meniul principal al aplicație
15. Când dioda albastră de pe receptor luminează continuu, înseamnă că dispozitivul a fost adăugat corect în aplicație și este conectat la Internet.
Asocierea termostatului 901WIFI cu receptorul
Atenție! ÎN SETUL 901WIFI TERMOSTATUL ESTE ASOCIAT DIN FABRICĂ CU RECEPTORUL!
4. Țineți apăsat butonul timp de 5 secunde
5. Folosiți butoanele sau , pentru a alege parametrul de sincronizare a receptorului cu termostatul - SYNC .
6. Confirmați alegerea cu butonul .
7. Cu ajutorul butoanelor sau alegeți YES și începeți procesul de asociere pe noua frecvență, confirmând cu butonul .
8. Termostatul a început să trimită un semnal pentru a găsi receptorul (simbolul antenei care luminează intermitent) și a început numărătoarea inversă, semnalizând cu numărul 10 (min). Procesul de asociere poate dura până la 10 minute.
9. Odata ce dispozitivele sunt sincronizate pe noua frecvență, indicatorul LED nu va mai lumina intermitent.
Puteți sări peste acest pas și să treceți la ecranul principal făcând clic de mai multe ori pe butonul
Atenție! Dacă dioda portocalie a receptorului nu a încetat să clipească după 10 minute, repetați procesul de asociere, ținând cont de distanțele dintre dispozitive, obstacole și interferențe.
Modul instalator
Pentru a intra în modul instalatorului, țineți apăsat butonul timp de 5 secunde.
Navigați între parametri cu ajutorul butoanelor sau . Introduceți parametrul cu ajutorul butonuluil .Editați parametrul cu ajutorul butoanelor sau . Confirmați noua valoare a parametrului cu ajutorul butonuluil .

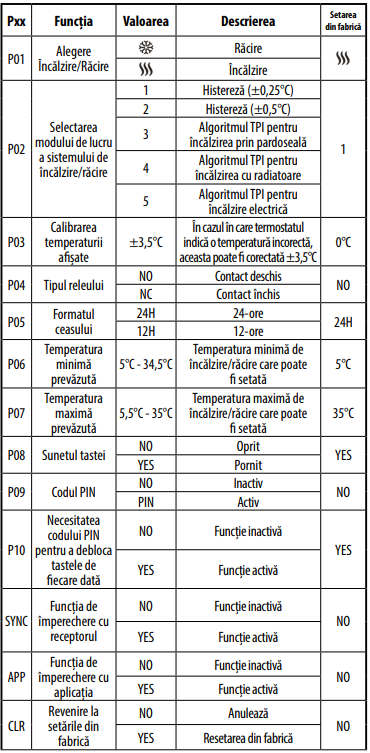

Parametrii de service

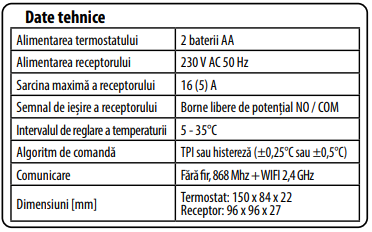

Date Tehnice
